- Max diametro del pezzo:
sopra bancale: 1600 mm
sopra carro: 1290 mm
- Max diametro del foro lavorato: 800 mm
- Max lunghezza del foro lavorato: 4500 mm
- Luce mandrino: 105 mm
- Max lunghezza del pezzo: 8000 mm
- Max peso pezzo nel plateau: 4000 Kg
- Max peso pezzo tra le punte: 30.000 Kg
- Max peso pezzo con 1 lunetta: 35.000 Kg
- Max peso pezzo con 2 lunette: 40.000 Kg
- Plateau fissaggio:
max. diametro fissaggio: 1050 mm
min. diametro fissaggio: 230 mm
- Plateau laterale:
max. diametro fissaggio: 700 mm
min. diametro fissaggio: 400 mm
altezza delle ganasce speciali (491.0984): 380 mm
- Carro:
corsa nella slitta superiore: 600 mm
corsa trasversale: 800 mm
- Lunetta della testa a pressione:
max. diametro dell’apertura: 540 mm
- Lunetta aperta a rulli:
diametro apertura: 1000 – 1200 mm

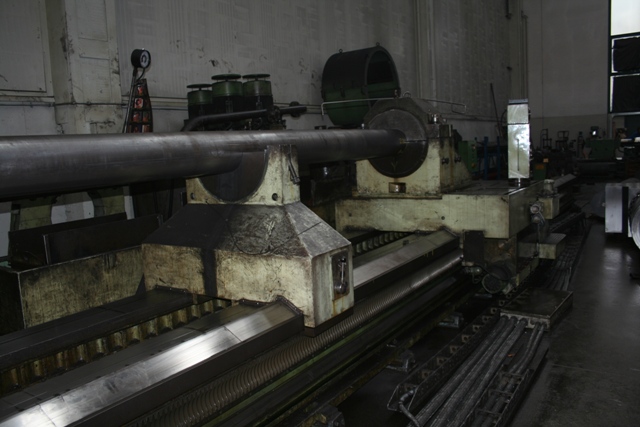

- Lunette fisse a rulli:
diametro apertura: 100-400; 250-600; 400-800; 800-1100 mm
- Contropunta con la punta:
max. corsa del manicotto con la punta: 250 mm
- Dispositivo a copiare idraulico TKC-40:
max. corsa per tornitura longitudinale-obliqua: 400 mm
max. corsa per tornitura longitudinale-radiale: 345 mm
max. corsa per tornitura longitudinale-assiale: 200 mm
max. corsa per tornitura trasversale-obliqua: 400 mm
max. corsa per tornitura trasversale-radiale: 200 mm
max. corsa per tornitura trasversale-assiale: 345 mm
max. differenza tra i diametri per tornitura longitudinale: 690 mm
corsa manuale del portautensili trasversale: 100 mm
- Attrezzo per trapanatura:
diametro: 248; 350 mm
- Attrezzo per alesatura con le teste speciali:
diametro: 268; 370 mm
- Attrezzo per foratura:
giri mandrino – 9 gradi: 140-920 rpm
è possibile forare diametro 20 – 110 mm (attrezzo per diametro 98 mm)
giri mandrino - 24 gradi: 1,6 -315 rpm
- Avanzamenti longitudinali – 20 gradi:
I gamma: 0,18 – 5,0 mm/min.
II gamma: 1,45 – 40,0 mm/min.
- Dimensioni (lung x alt x larg): 14.000 x 2350 x 3900 mm
- Potenza motore: 75 kW
- Potenza installata: 85 kW 380 V
- Anno: 1984
